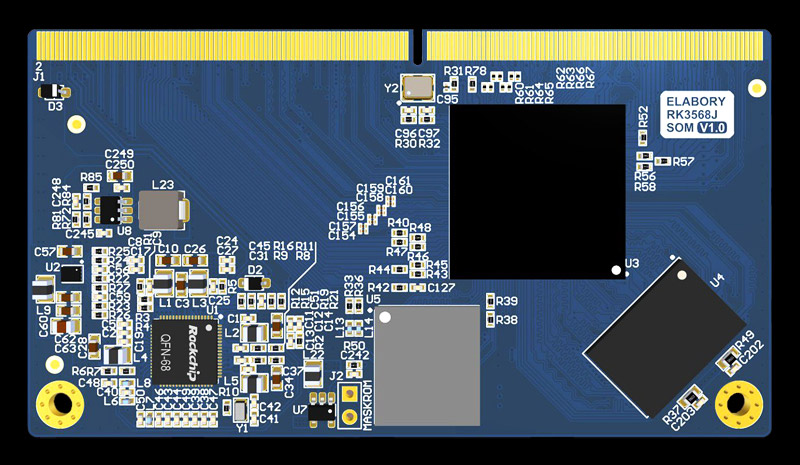

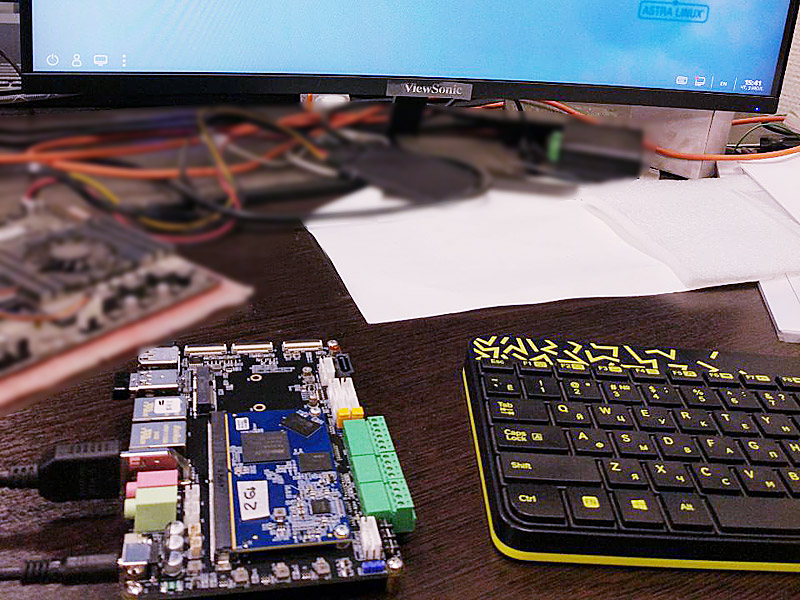

SOM модуль на RK3568J
SOM модуль на процессоре RockChip RK3568J для современных мощных и компактных систем в промышленности, телекоммуникациях и т. д.
Потребность
- Зависимость России от иностранных технологий и аппаратных средств
- Слабый выбор отечественных SOM модулей для Linux систем
- Сложности с технической поддержкой и зарубежной документацией
- Потребность в отечественных гибких и надёжных решениях для промышленности
Решение — собственная Linux платформа
Для решения проблемы импортозамещения аппаратных средств для промышленности компания Elabory разрабатывает собственную Linux платформу. В неё входят как материнские платы, так и процессорные SOM модули различных конфигураций.
Цели проекта
- Создание надёжного и производительного SOM модуля для промышленности и IoT
- Использование мощного и и функционального процессора RockChip RK3568J
- Гибкий выбор объёма памяти и работа модуля в широком диапазоне температур
- Создание документации на русском языке и обеспечение технической поддержки
Концепция и архитектура
В основу SOM модуля положен производительный и функциональный процессор RockChip RK3568J, который обладает всеми возможностями для построения современных промышленных решений. Концепция проекта предусматривает гибкую архитектуру системы с возможностью выбора объёма оперативной и флеш-памяти, а также работу модуля в широком диапазоне температур от −40 до 85 °C.
Технические
характеристики
Процессор RockChip RK3568J имеет отличные характеристики — мощное ядро, множество интерфейсов, встроенные видео- и нейро- сопроцессоры, позволяет гибко настраивать объём подключаемой памяти и т. д.
- Процессор RockChip RK3568J (Quadcore ARM, Cortex A55, 2 ГГц)
- ОЗУ: LPDDR4 2–8 ГБ
- Флеш: eMMC 8–128 ГБ
- GPU: Mali G52 MP2 (OpenGL, ES, Vulkan)
- Видео: 4K 60 fps (H.265/H.264/VP9), кодирование 1080p 100 fps
- NPU 0.8 TOPS
- Интерфейс: 314-контактный MXM
- Диапазон температур: от −40 до 85°C
- Габариты: 82x45 мм
Реализация
- Определение концепции, выбор компонентов и разработка принципиальной схемы модуля

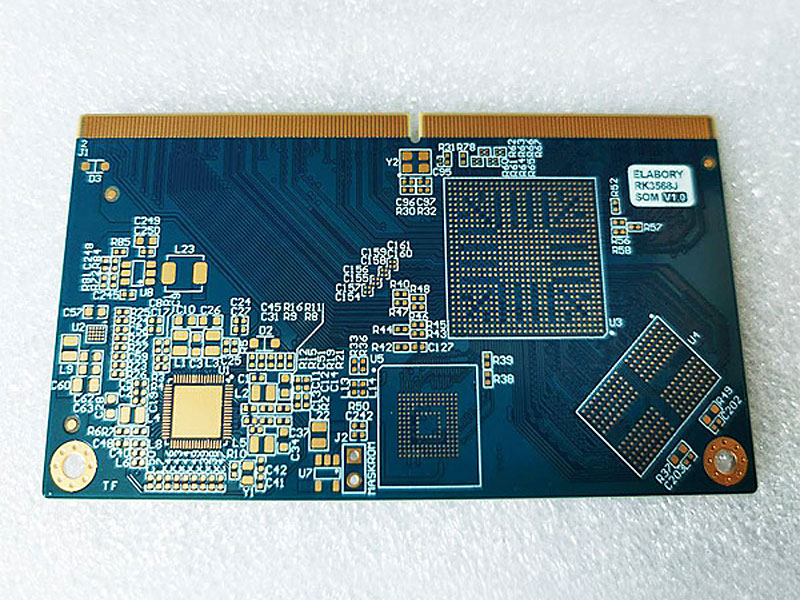

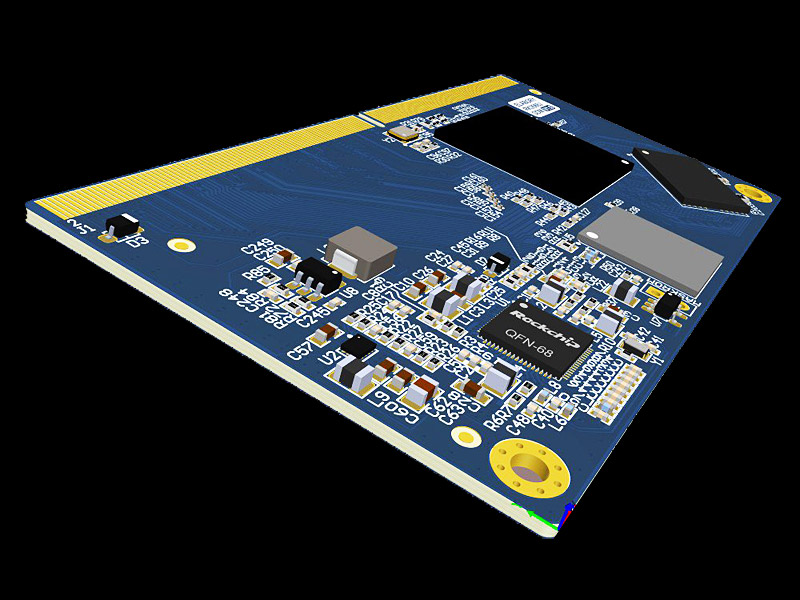

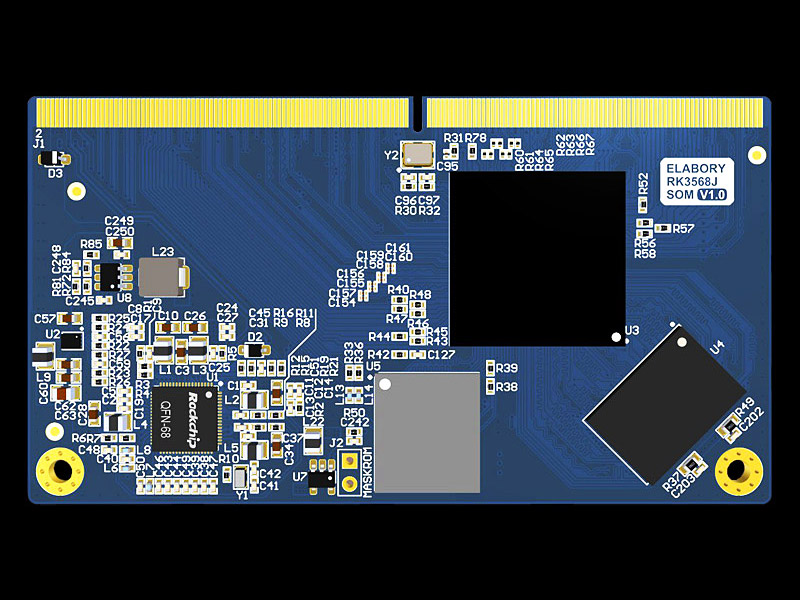

- Компоновка и трассировка печатной платы, создание файлов для производства плат

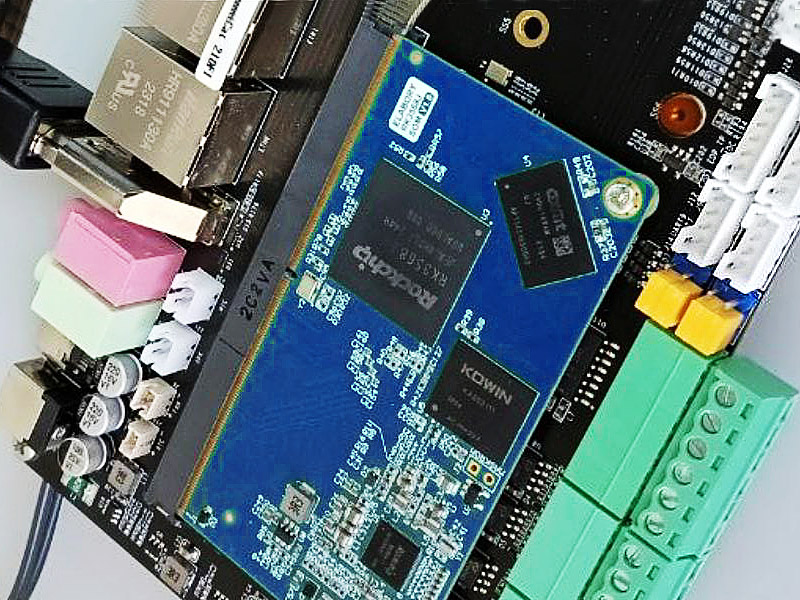

- Прототипирование и тестирование опытных образцов созданного SOM модуля

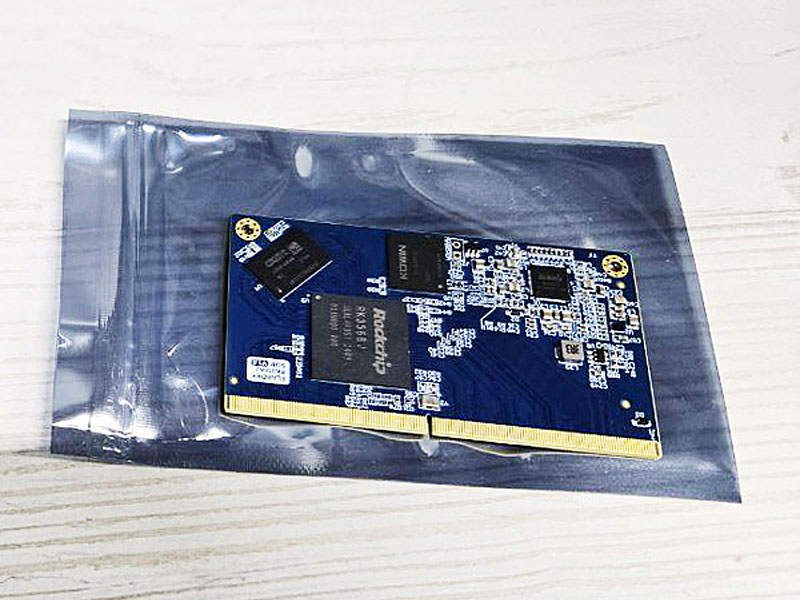

- Подготовка к серийному производству и выпуск первой коммерческой партии плат
Полный цикл разработки и производства
Компания Elabory имеет более, чем 10-летний опыт создания сложных проектов и команду профессиональных разработчиков как программных, так и аппаратных средств. Это позволило успешно и в короткие сроки осуществить разработку и производство технологичного SOM модуля для встраиваемых Linux систем.
Результат
- Создание отечественного SOM модуля для импортозамещения
- Технологичная и конкурентоспособная база для построения Linux систем
- Решение для промышленности, IoT, медицины, видеонаблюдения и т. д.
- Полный цикл от разработки до производства, упаковки и сопровождения
Планы и перспективы
В планах по разработке собственной Linux платформы имеется расширение линейки SOM модулей, выпуск документации, SDK и примеров кода для разработчиков, а также создание вариантов материнских плат для различных областей применения.
